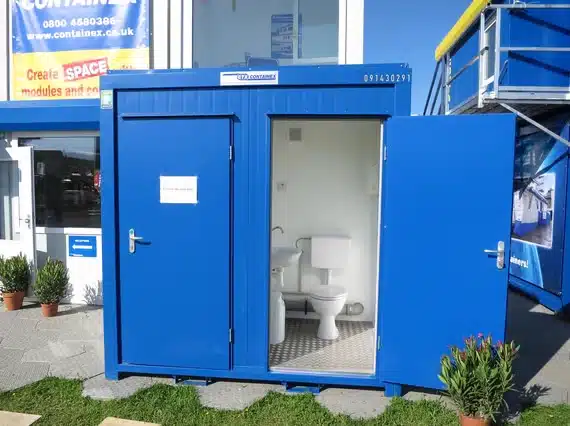

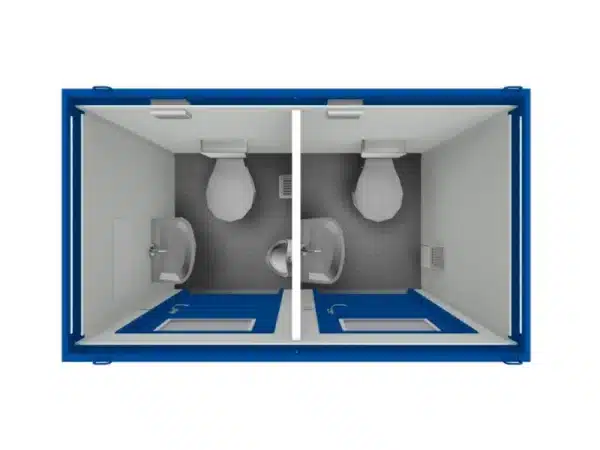

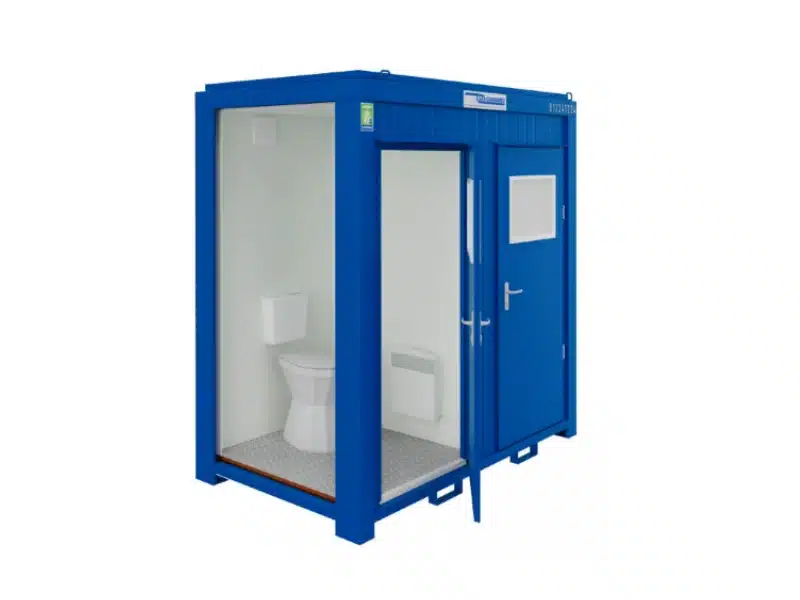

Bungalowboks 3,3 m²: duo-toalettrom [8 fot].

Standard utstyr:

I hver boks: 1 dør | 1 vinduer | 1 x 8W LED-belysning koøye | 1 stikkontakt | Elektrisk konvektorvarmer 500W | 170 m³ luftavtrekk
Toalettskål | Servant med armaturbatteri | Speil | Papirdispenser | Elektrisk varmtvannsbereder

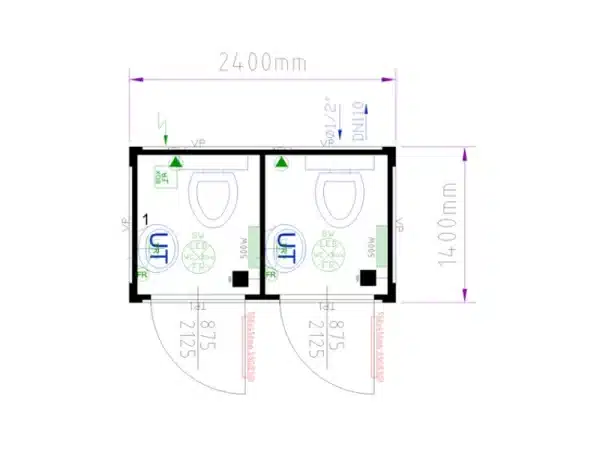

DIMENSJONER

8 fots modell
Lengde: 2,4 m (utvendig) 1,055 m (innvendig)
Bredde: 1,4 m (utvendig) 1,255 m (innvendig)
Høyde: 2,54 m (utvendig) 2,20 m (innvendig)
Vekt: 430 kg
Overflate: 3,36 m²

Bakkeramme:

Kaldvalsede og sveisede stålprofiler, 4 sveisede beholderhjørner
Gulvbjelker: 60x60mm stålprofil, tykkelse 2 mm
Gulvetverrstykke: i Ω-profil, s = 2,5 mm
2 gaffeltrucklommer langs lengden (innvendige mål på gaffeltrucklommene: 250 x 75 mm, sentrerte gaffeltrucklommer 780 mm)
Hjørnestolper: kaldvalsede og sveisede stålprofiler, 2,0 mm tykke, skrudd fast i gulv- og takrammen

Takramme:

Kaldvalsede og sveisede stålprofiler, 4 hjørner
Taktverrstykker 2 mm tykke
Løfteringer: 1 stk per pinion
Tak: korrugert stålplate klinket til taktverrstykkene, tykkelse 0,6 mm

Bakke:

Termisk isolasjon: 60 mm glassull – Brannegenskaper A1 (ikke-brennbar) i henhold til EN 13501-1
Beskyttelse under isolasjon: Galvaniserte plateplater, tykkelse 0,6 mm
Gulv: Sponplate, tykkelse 22 mm
Gulvbelegg: Stripet aluminiumsplate, tykkelse 2 + 0,5 mm

Tak:

Termisk isolasjon: 120 mm glassull – Brannoppførsel A1 (ikke-brennbar) i henhold til EN 13501-1
Takkledning: Sponplate med 10 mm tykt belegg, hvit dekor
CEE el-koblingsuttak: Innfelt utvendig i takrammen på langsiden

Veggelementer:

Termisk isolasjon: 45 mm PU-skum
Paneltykkelse 70 mm
Utvendig kledning: profilert plate, galvanisert og lakkert (tykkelse 0,6 mm). Brannmotstand A1.
Innvendig kledning: Galvanisert og lakkert plate, tykkelse 0,5 mm, hvit dekor
Renne: Rundt rundt på overkant av U-profil nederst på panel

Dør:

Venstre eller høyre hengsler. Åpning til utsiden. Dørkarm i metall med tetning på tre sider.
Dørblad av galvanisert plate, lakkert på begge sider
Termisk isolasjon: 40 mm polystyren
Klarhøyde: 875 x 2,125 mm
Døråpningsmål: 811 x 2.065 mm

Vindu:

Plastramme med hvite glass
Vipp og drei åpning
Mål: 945 x 1200 mm
Isolerglass med tilsatt gass: 4 / 16 / 4 mm
Vinduskarmhøyde (avstand fra gulv til topp av nedre profil av vinduskarm): 1575 mm

Elektrisk installasjon

IP44 beskyttelse
Spenning: 230V / enfaset / 32A (3×6 mm²)
Frekvens: 50 Hz
Beskyttelse: differensialbryter 40 A / 0,03 A, 2 poler (230 V) type A
Lys: 10A effektbryter, 2 poler, 3×1,5 mm²
Oppvarming: 13A effektbryter, 2 poler, 3×2,5 mm²
Elektriske stikkontakter: 13 A effektbryter, to-polet, 3×2,5 mm²
Strømuttak: 1 uttak
Belysning: lysbryter + 8 W LED belysning koøye
Tilkobling: CEE ekstern tilkobling

Sanitærutstyr (i hver hytte):

1 vask med armaturbatteri, metallspeil, WC og papirdispenser, elektrisk varmtvannsbereder
Vanntilførsel via ½”, ¾” eller 1” rør på den ene siden gjennom et panel.
Interiør: PP-R rør (i henhold til EN ISO 15874)
Drifts- og tilkoblingstrykk: maks. 4 bar
Spillvannsavløp: DN 50 og DN110 rør (utvendig diameter 50 og 110 mm) montert innvendig og med ett enkelt utløp på den ene siden gjennom et panel
